Как самостоятельно вычислить диаметр сечения кабеля

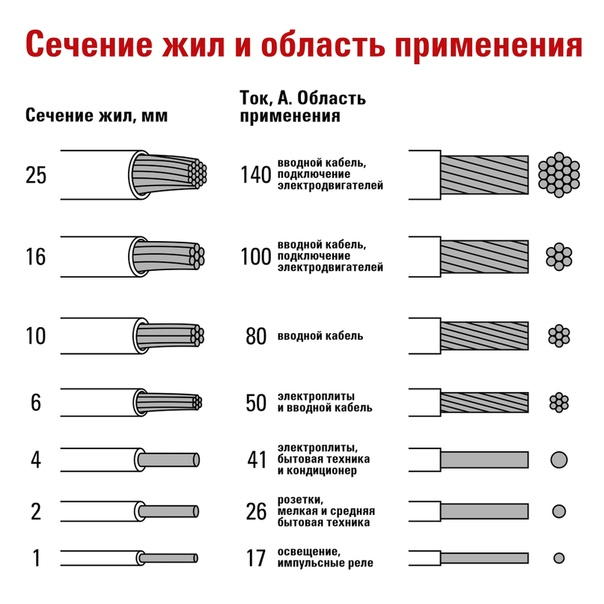

Как определить сечение кабеля

Хоть производитель и указывает параметры изделия, при покупке стоит измерить диаметр жил самостоятельно. Ведь если показатели заниженные, то с ростом сопротивления нарастает количество тепла, что выделяется, когда ток проносится через внутреннюю жилу кабеля. Выходит, низкое сечение – это риск появления короткого замыкания и возгораний. Существует несколько методик определения диаметра.

Вариант 1: измерить вручную и вычислить по формуле

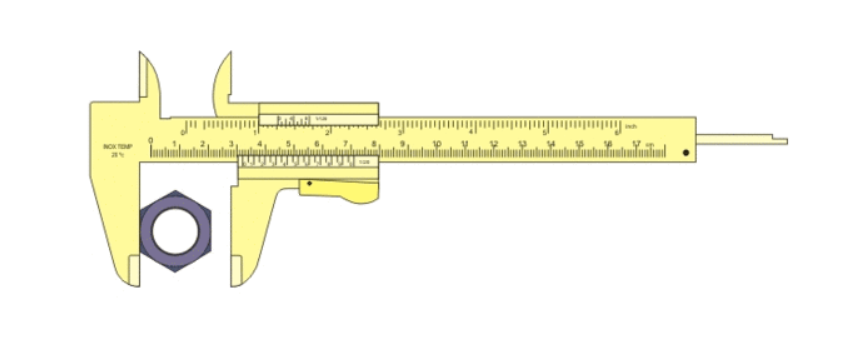

За основу берётся диаметр проводника, дальше аккуратно сняв изоляцию с края кабеля острым ножом, измерить сечение штангенциркулем или микрометром. Полученное значение – диаметр жилы, дальше производится расчёт на основании полученных ещё в школе знаний.

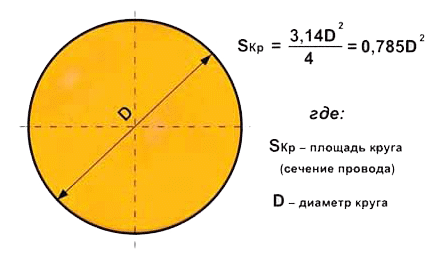

Расчёт площади круга производится так:

Например, есть ВВГнг трехжильный кабель. Упаковка вскрыта, обозначений производителя нет. Замер жилы выявил диаметр 5,6 мм. Подставив эти данные в показанную ниже формулу, получаем:

24,6 мм, ближайшая к которой стандартная величина – 25 кв.мм. выходит, взяли кабель ВВГнг 3х25.

Вариант 2: вычисление через наружный диаметр

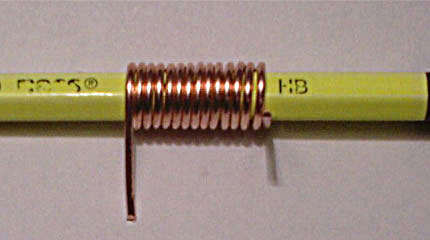

Подойдёт, когда микрометра под рукой нет, штангенциркуля тоже, только карандаш. С проводника острым ножом снять изоляцию и плотно намотать на ручку, сделав 10 или больше витков. Чем больше, тем точнее получится результат.

Дальше приложить к обмотанному карандашу обычную линейку и выяснить общую ширину намотки, разделив получившееся значение на количество витков. Полученная цифра и будет жильный диаметр, который можно подставить в показанную выше формулу вместо числа «5,6».

Вариант 3: расчёт через наружный диаметр многопроволочных кабелей

Принцип напоминает Вариант 2, отличаются лишь конструктивные особенности. Когда кабель мультипроволочный (в основе несколько жил), то стандартного измерения недостаточно, будут неточности, ведь между скрученными между собой проволоками есть зазор. С 1 или 2 вариантами следует вычислить диаметр, потом отдельно сечение проводника внутри мультипроволочного кабеля. Дальше выявить их общее количество и умножить получившееся число на это. Расчёт закончен. Осталось сравнить фактическое сечение с данными по маркировкам кабелей. Любое несовпадение данных – причина обратиться к продавцу, т.к. изделие не качественное.

Гарантия качества

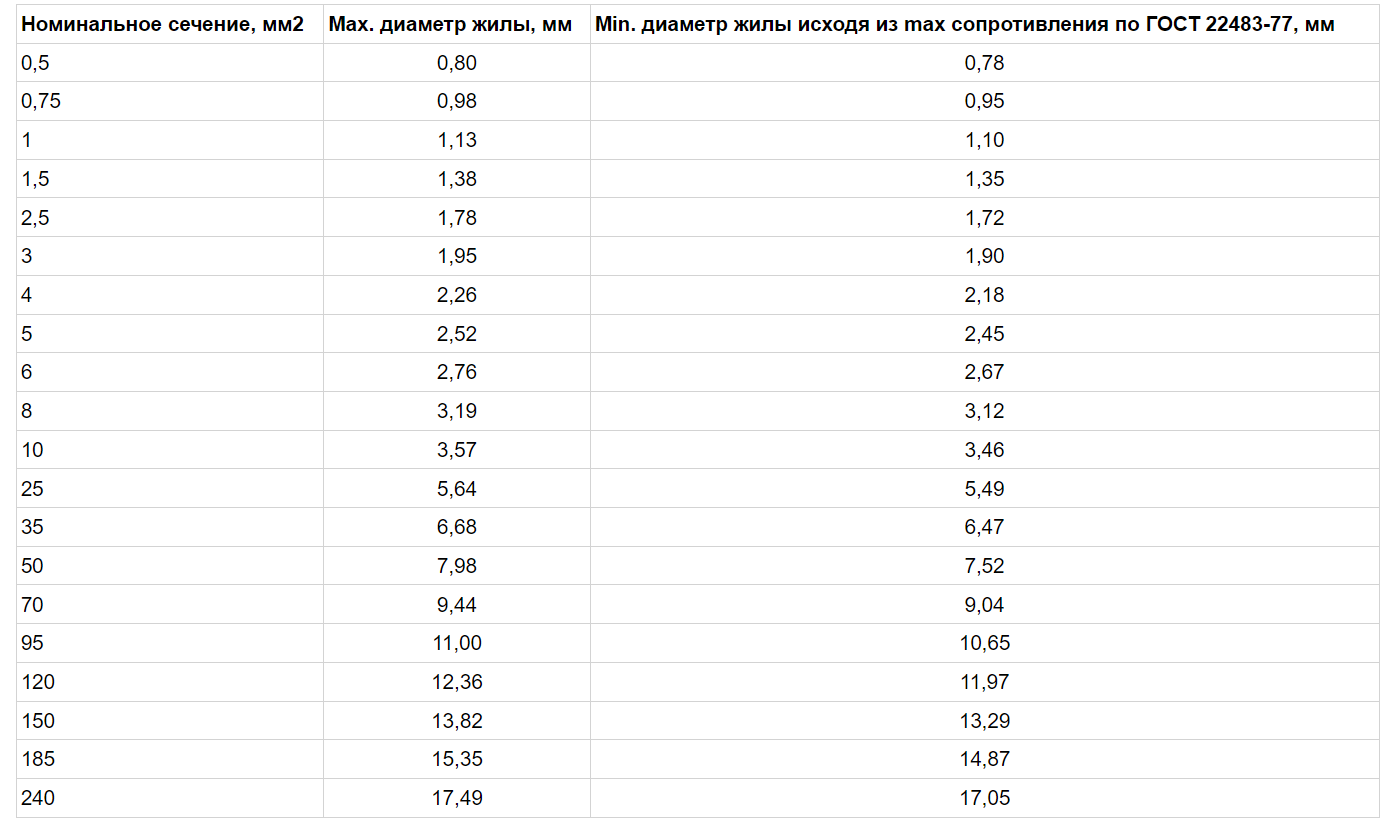

Высокое качество производимых в России кабельных изделий регламентирует ГОСТ 22483-77, там же есть таблица показателей, с которыми можно сравнивать результаты своих вычислений. Например, для ВВГ – марки проводников с гибкостью 1:

Причины повреждения изоляции кабеля

Даже правильного расчёта параметров бывает недостаточно для безопасной и длительной службы кабеля после установки. Иногда человек приобретает хороший вроде провод, в проверенном магазине с нужными характеристиками. Монтирует, но спустя время сеть отключается. Это происходит вследствие:

• короткое замыкание в сети;
• физические повреждения участка линии.

Если осмотреть пострадавший провод, можно увидеть, как изоляция расплавилась, не выдержав перегрева. Правильный расчёт и подборка изделий по диаметру с применением сравнительной таблицы может снизить такие риски, но 100% гарантии нет. Возможно, ошибку допустил производитель, реализуя товар с характеристиками, не соответствующими технической документации. Ведь на меньшее сечение требуется меньше материалов, что даёт неплохую экономию. Во избежание подобных случаев рекомендуется брать провода только в лицензированных местах, требуя соответствующие документы заранее.
